MS-105 гидроцилиндр
|

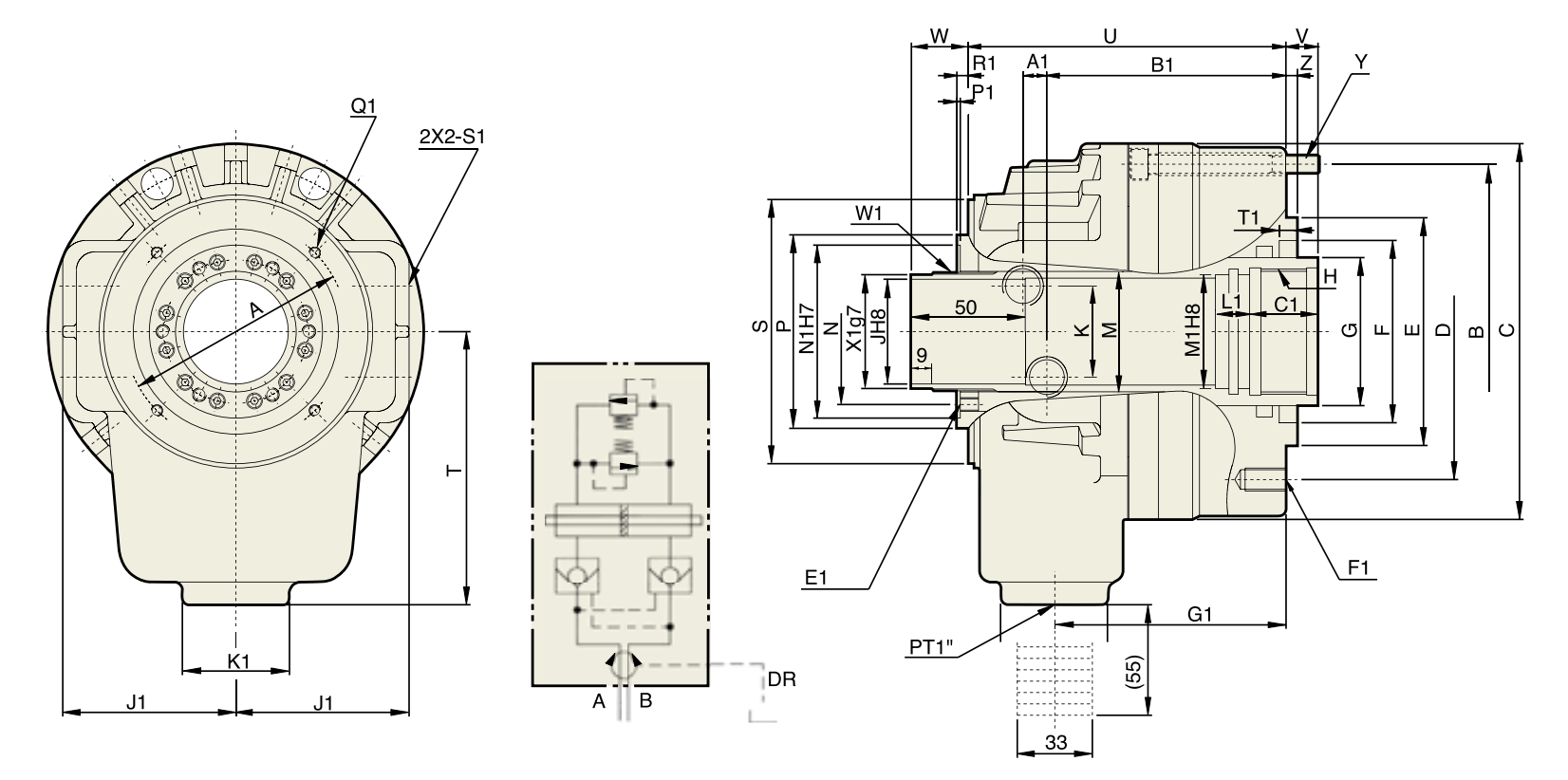

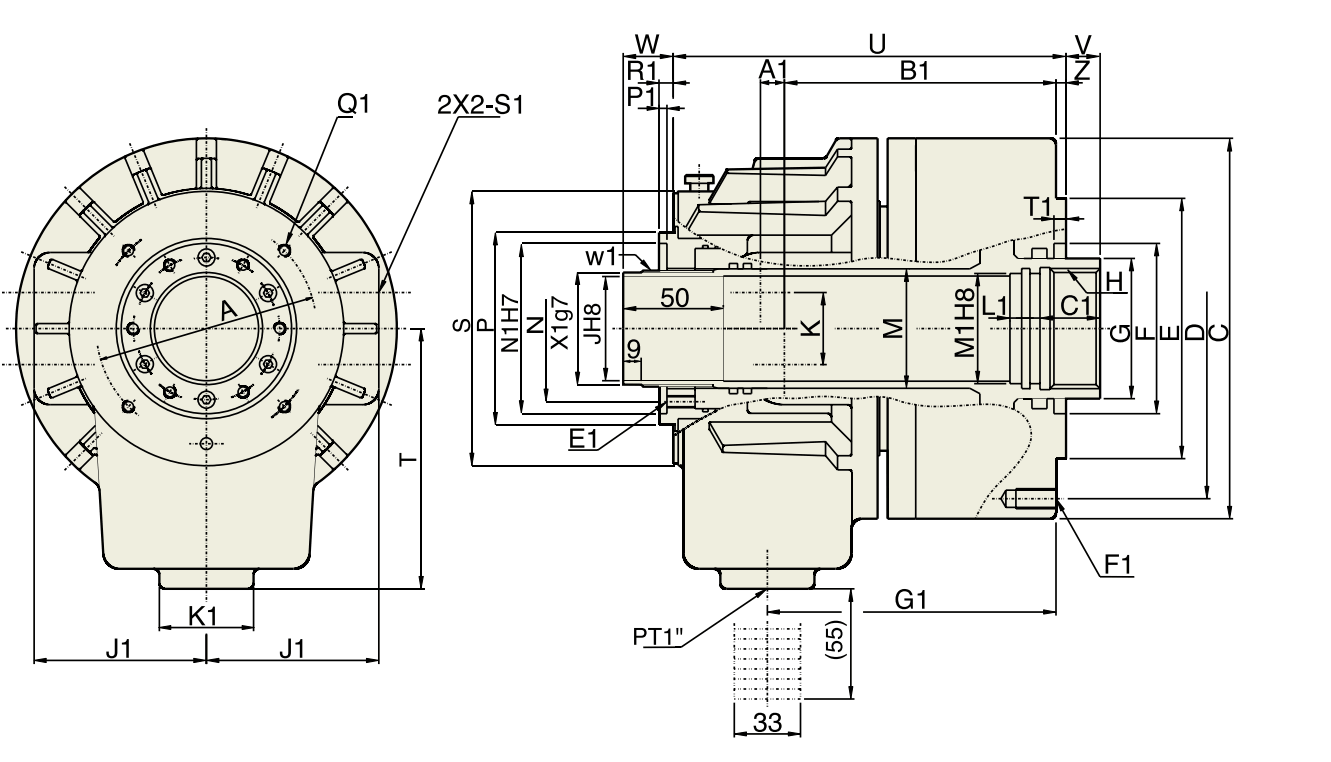

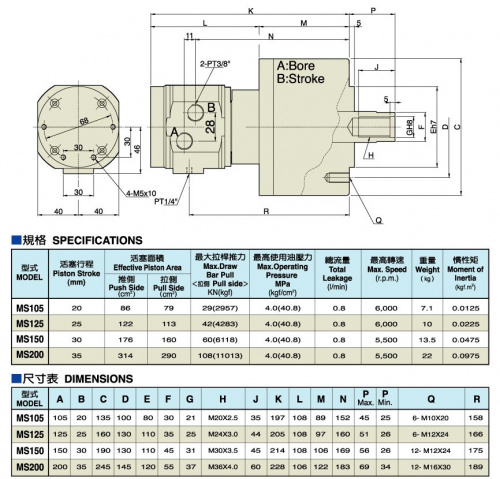

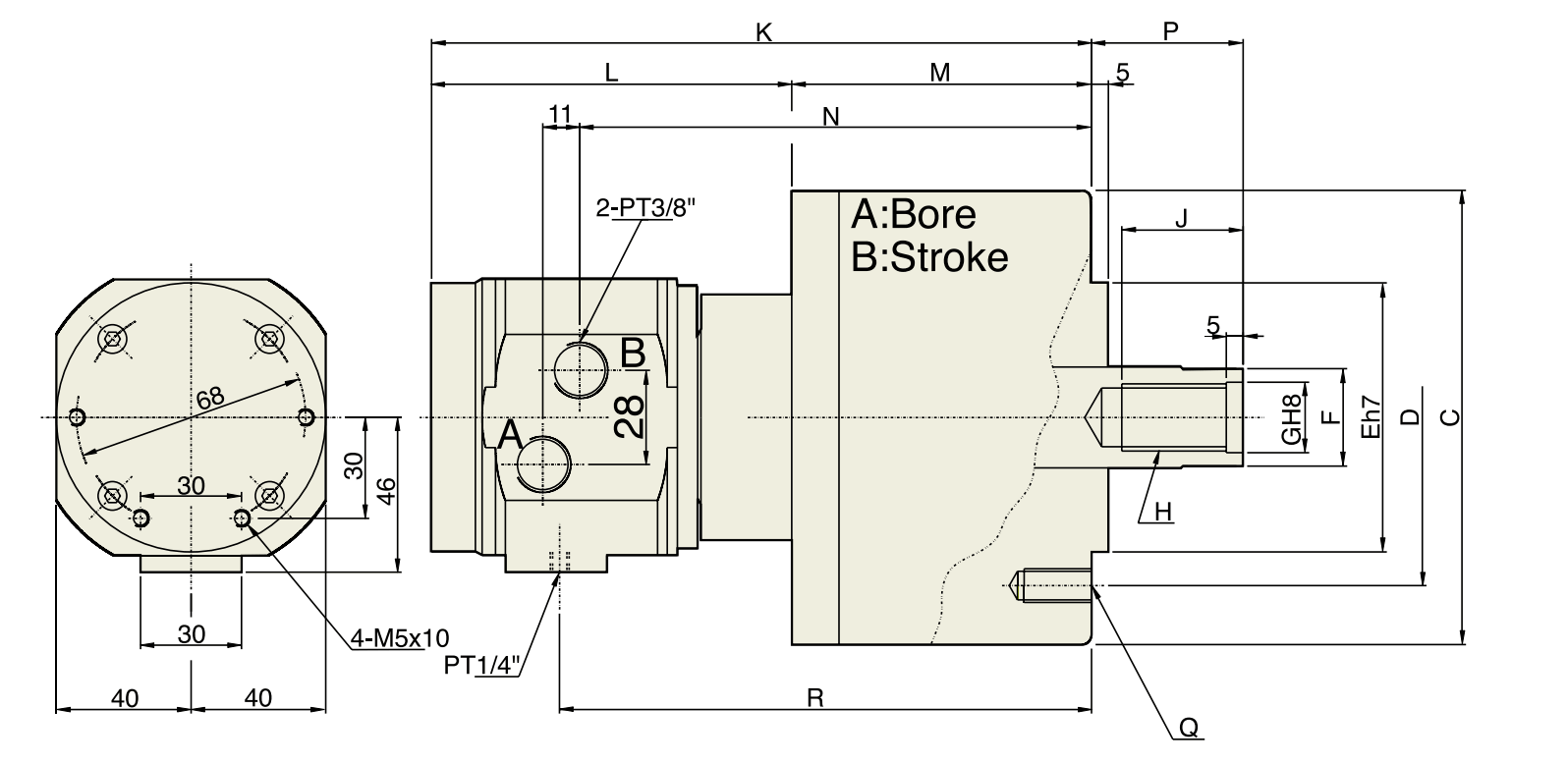

Модель |
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
L |
M |
N |
P max |
P min |
Q |
R |
|
MS-105 |
105 |
20 |
135 |
100 |
80 |
30 |
21 |
M20x2,5 |
35 |
197 |
108 |
89 |
152 |
45 |
25 |
6-M10x20 |
158 |
|
MS-125 |
125 |
25 |
160 |
130 |
110 |
35 |
25 |
M24x3,0 |
44 |
205 |
108 |
97 |
160 |
51 |
26 |
6-M12x24 |
166 |
|
MS-150 |
150 |
30 |
190 |
130 |
110 |
45 |
31 |
M30x3,5 |
45 |
214 |
108 |
106 |
169 |
56 |
26 |
12-M12x24 |
175 |
|
MS-200 |
200 |
35 |
245 |
145 |
120 |
55 |
37 |
M36x4,0 |
60 |
228 |
106 |
122 |
183 |
69 |
34 |
12-M16x30 |
189 |

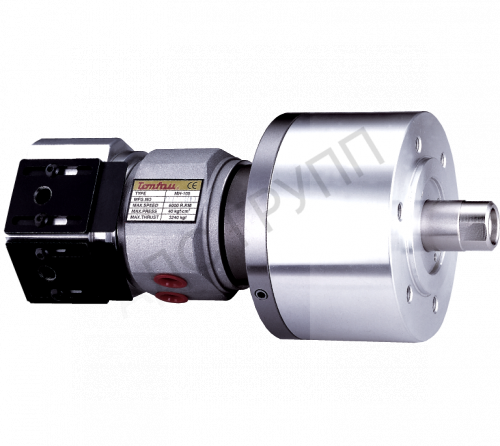

Вращающийся гидроцилиндр MS-105 — специализированный гидравлический привод без проходного отверстия, интегрированный в шпиндельную группу токарного станка. Его ключевая особенность — способность одновременно вращаться вместе со шпинделем и создавать осевое усилие для управления зажимными устройствами (патронами, цангами, оправками).
Основное назначение
- привод механизированных токарных патронов для зажима/разжима заготовок;
- управление подачами пруткового материала через сквозное отверстие шпинделя;
- обеспечение силового замыкания при обработке вращающихся деталей;
- автоматизация циклов закрепления в станках с ЧПУ и автоматах.
Конструктивные особенности
- Вращающийся корпус — жёстко крепится к фланцу шпинделя, вращается с рабочей скоростью станка.
- Поршень со штоком — перемещается внутри корпуса под давлением масла, передаёт усилие на исполнительный механизм.
- Сквозное центральное отверстие — позволяет пропускать пруток или инструмент через ось вращения.
- Вращающийся коллектор (гидрораспределитель) — обеспечивает подачу масла в полости цилиндра при вращении (через радиальные каналы и уплотнения).
Системы уплотнений
- динамические манжеты — герметизируют подвижные соединения при вращении;
- грязезащитные кольца — предотвращают попадание стружки и СОЖ;
- статические прокладки — уплотняют неподвижные стыки;
- предохранительные клапаны — поддерживают усилие зажима при падении давления в магистрали;
- датчики положения (опционально) — контролируют ход штока для обратной связи с ЧПУ.
Принцип работы
Масло под давлением подаётся через вращающийся коллектор в одну из полостей цилиндра. Поршень перемещается, толкая шток, который механически связан с зажимным механизмом (например, с цангой патрона). При смене направления подачи масла поршень возвращается в исходное положение, ослабляя зажим. Вращение корпуса цилиндра синхронизировано со шпинделем — усилие передаётся без потери крутящего момента.
